Nell'inverno 2004-2005 ho finalmente trovato tempo e spazio per costruire un "diorama ferroviario". Inizialmente l'idea era di farlo statico per un uso prettamente fotografico, ma poi la passione per il movimento ha prevalso e quindi ho reso il tutto funzionante. Non contento ho voluto inserire un passaggio a livello funzionante  e il "car system" della Faller.

Il binario il Mrklin K e su questa tratta potranno viaggiare sia treni AC che DC (non contemporaneamente) grazie all'alimentazione separata delle due rotaie.

Well, at last I have found the time to begin the building of my first "Railroad layout module". The first idea was to make it for a Photographic use, but in second way I decided that it should have worked.

The track are  Mrklin K, and it is possible to play both the system AC and DC (not contemporary)

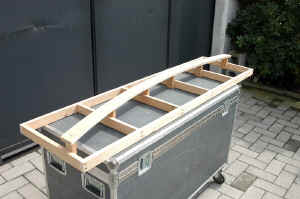

Come vedete la base costituita da listelli di abete piallati di circa 2,5x4,5 cm.

As you can see the structure is maden with  2,5x4,5 cm deal wood


Il binario appoggia su uno strato di sughero da 5 mm. ed stato sopraelevato per mezzo di un filo di ferro da 1 mm.

The roadbed is 5 mm. cork posed on 10 mm. plywood, note as the 1 mm. steel wire incline the track .

Diorama004.jpg (95210 byte)  Diorama005.jpg (101020 byte)  Diorama006.jpg (103973 byte)   Diorama007.jpg (133598 byte)




Il passaggio a livello realizzato prendendo i pezzi da questo vecchio Rivarossi

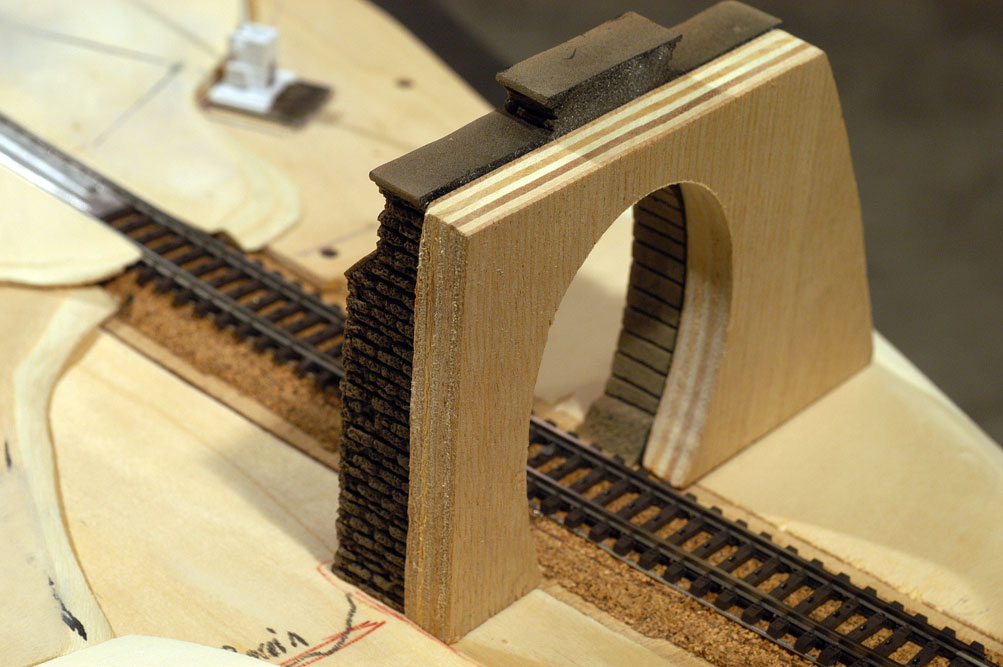

mentre il portale della galleria Noch

The level crossing is taken from this old "Rivarossi" - the Tunnel is "Noch"

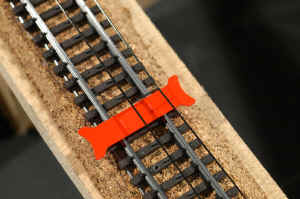

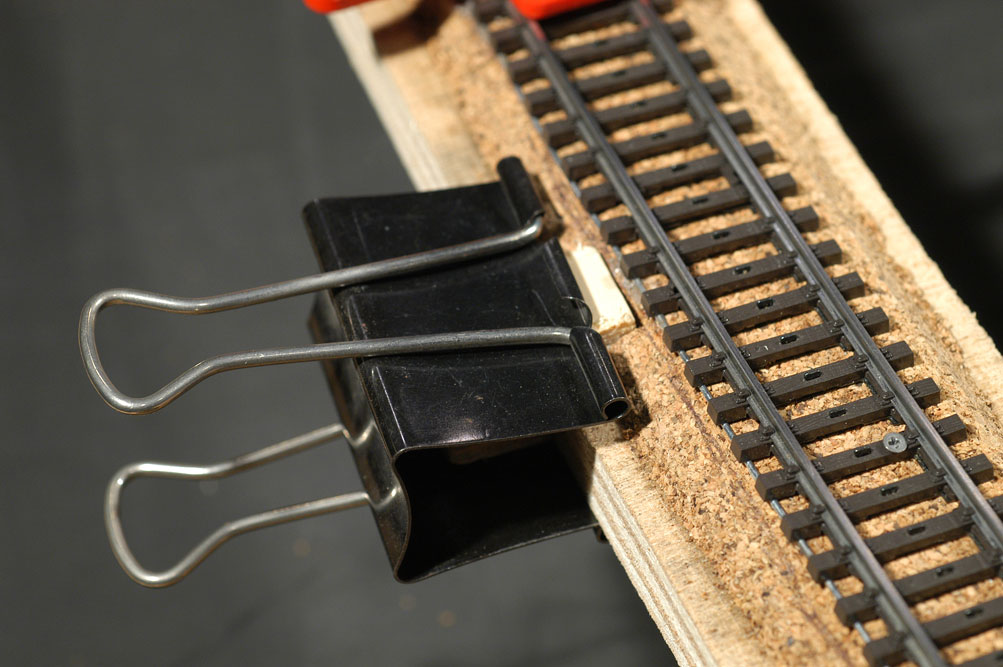

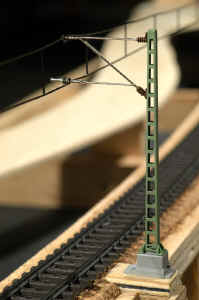

La linea aerea la nuova Mrklin (Viessmann), nella confezione iniziale compresa una dima per il corretto montaggio

Diorama016.jpg (129805 byte)  Diorama017.jpg (181178 byte)  Diorama018.jpg (116334 byte)   Diorama019.jpg (126902 byte)

Diorama020.jpg (121542 byte)  Diorama021.jpg (112947 byte)   Diorama022.jpg (147606 byte)   Diorama023.jpg (112653 byte)

Diorama024.jpg (108132 byte)   Diorama025.jpg (91392 byte)   Diorama026.jpg (129895 byte)   Diorama027.jpg (97634 byte)



Ecco il collaudo della catenaria, il funzionamento perfetto, le vecchie macchine analogiche viaggeranno cos


Per la realizzazione del paesaggio, ho usato pi tecniche per sperimentare i vari sistemi:

Plistirolo + stucco, legno + rete + carta + stucco, legno e stucco.

The rock are in plaster on wood, wood+ iron net, polistyrene + iron net

Diorama034.jpg (125977 byte)  Diorama035.jpg (156687 byte)  Diorama036.jpg (140839 byte)   Diorama037.jpg (253484 byte)

  Diorama038.jpg (156032 byte)  Diorama039.jpg (215338 byte)   Diorama040.jpg (108329 byte)   Diorama041.jpg (155877 byte)




Metodo classico per la massicciata fissata con una miscela di vinavil, acqua e due gocce di detersivo per piatti, in questo caso ho aggiunto del mordente in polvere color noce per scurire i sassi.

Per i moduli del nostro plastico digitale va usato il ballast grigio scuro Noch 09376

Classic working method for the ballast, water, vinyl glue and two drops of washing-up liquid plus color if necessary





Come si presenta il binario prima dell'invecchiamento con l'aerografo

 before weathering

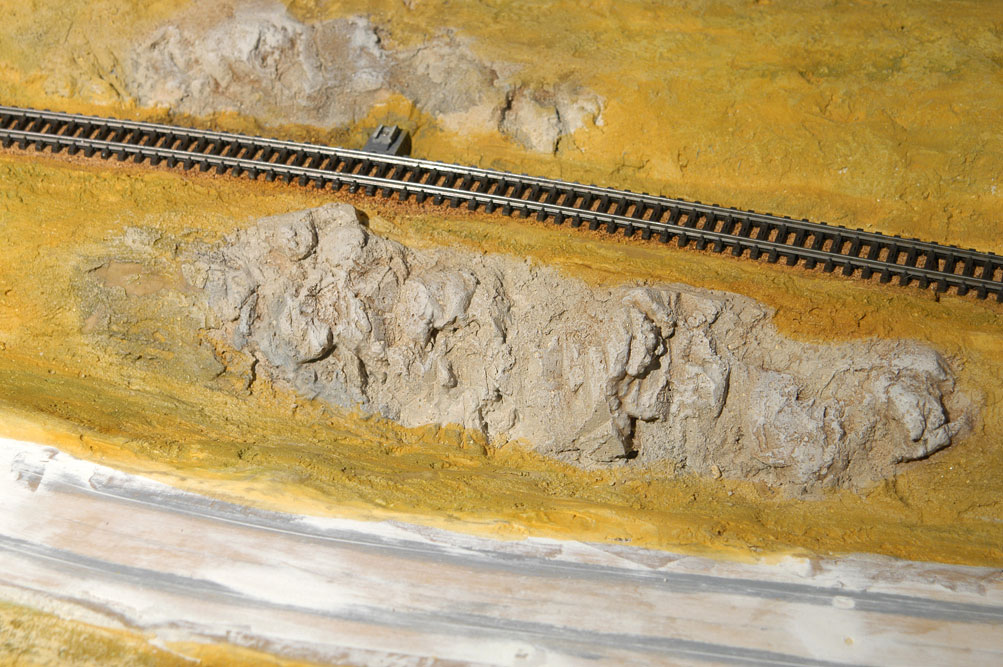

le rocce sono dipinte con colori all'acqua cos come la base dove pianteremo l'erba

Diorama064.jpg (137813 byte)  Diorama065.jpg (164913 byte)  Diorama066.jpg (176404 byte)   Diorama067.jpg (197562 byte)

  Tre immagini per provare le dimensioni pi adatte dei futuri alberi

Test for the trees


Ecco il passaggio a livello dipinto, al momento sono in attesa del secondo magnete per finire la parte nord

Here the level crossing, now I await the second magnet to finish the work


Prove di passaggio per gli automezzi

Truck driving test

Diorama083.jpg (162295 byte)  Diorama084.jpg (170106 byte)  Diorama087.jpg (194839 byte)   Diorama090.jpg (174273 byte)

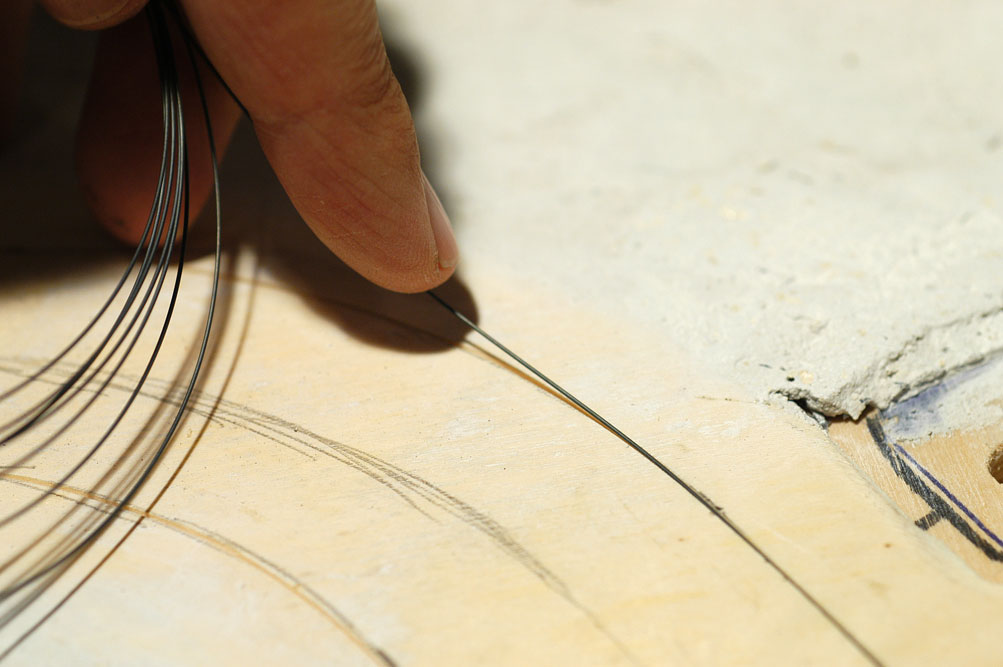

      Installazione del filo guida Faller, la fresa indispensabile per un lavoro preciso e veloce.

This is the Faller suggested method: use the Faller milling machine


Ecco un particolare importante che garantisce il contatto centrale e la circolazione degli automezzi sul passaggio a livello, si tratta di un listello di abete opportunamente fresato e forato per accogliere la terza rotaia presa a un binario C (i marklinisti sanno cosa dico) e il filo guida .

Here is my solution for the track crossing of the "car system". I take the central rail from a C track and put it in a deal fillet, after that i insert the wire of the "car system" aligned with the road.


Il tutto si fissa con 4 viti alla base in sughero dopo avere fresato i dentini centrali del binario K

Fix it with 4 screws after to have filed the central rail of the K track


Si ricava poi la sede per il magnete che fermer i mezzi a sbarre abbassate

The stop magnet


The work finished


10 marzo 2005

Per l'invecchiamento del binario ho usato l'aerografo con colori acrilici, dopo avere steso un leggero strato di vaselina da elettrauto sulla parte superiore delle rotaie ho iniziato con mani leggere di color ruggine, ho passato poi la parte centrale con colore nero ed infine ancora una mano di ruggine.

For weathering tracks I sprayed acrylic colours using an airbrush. To avoid the painting of the upper side of the rails I protected them with a light coat of vaseline. I started with subsequent light coats of rust color, then on the the central part I used diluted black and again a last coat  of rust .


L'erba e i cespugli sono fatti con prodotti commerciali, gli alberi sono esperimenti di autocostruzione con rametti veri e flocage, i sassi sotto alle rocce sono residui della lavorazione delle stesse.

Grass and bushes are  commercial products, trees are experiments made using sticks and turf, stones are residual of the carving work


Infine ancora qualche scatto di prova, questa volta con rotabili italiani Mrklin

Some other photos taken with italian trains by Marklin.


Il diorama stato portato all'aperto per essere illuminato dalla luce del sole

A good set of shots taken outside.

 Diorama01837.jpg (298218 byte)   Diorama01838.jpg (310819 byte)   Diorama01839.jpg (309917 byte)   Diorama01842.jpg (262943 byte)   Diorama01841.jpg (192016 byte)

Restano da completare gli alberi, la strada, il meccanismo del passaggio a livello, l'illuminazione, le recinzioni, i personaggi e gli accessori.

Trees, road, level crossing engine, lighting, accessories, fences and people still need to be completed.

7/5/2005

Ho terminato la motorizzazione del passaggio a livello, i componenti usati sono un circuito di controllo, due servomotori e due meccanismi di trasmissione del moto, tutto di produzione "Conrad"

I have finished the motorization of the level crossing, all the components are from www.conrad.de




Le sbarre sono di un vecchio modello rivarossi, ho forato la plastica nella parte posteriore per inserire il filo d'acciaio proveniente dal meccanismo di movimento .



29 maggio 2005, il diorama terminato e sono stato invitato ad esporlo alla mostra di Bereguardo (PV)

The work has now finished, these are the images taken during a model show in Bereguardo , Italy


ho trovato una soluzione per realizzare le piante che mi ha soddisfatto

at last I have found a good solution for my trees


il passaggio a livello a ricevuto il suo nuovo semaforo lampeggiante

the level crossing has now its flashing lights


e lungo la strada ho installato i cartelli

and on the road there are the signs


il fondale realizzato in proprio partendo da tre immagini unite al computer

the backdrop is done by three  photos  joined by photoshop


ancora immagini degli alberi

Bereguardo02108.jpg (90806 byte)   Bereguardo02094.jpg (126489 byte)  Bereguardo02095.jpg (136091 byte)  Bereguardo02097.jpg (135729 byte)  Bereguardo02102.jpg (88175 byte)  Bereguardo02104.jpg (108993 byte)   Bereguardo02100.jpg (119373 byte)





Ecco i Video da 2,5 a 8 Mb

  size 2,6 Mb     size 7,7 Mb   size 4,1 Mb   size 4,0 Mb



   size 3,8 Mb  size  2,7 Mb size 2,4 Mb    size 8,5 Mb



  size 4,7 Mb    size 4,2 Mb  size 2,7 Mb
